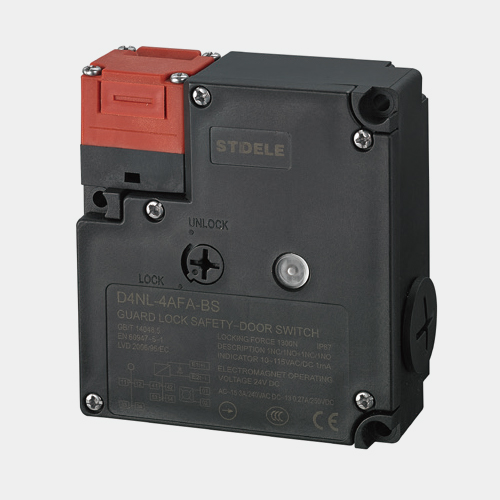

可選擇操作鑰匙的插入方向和可調節安裝確保安裝的靈活性。
備有多接點結構型內置開關。
鑰匙鎖定力為1300N以上。
可用于一般負載或微小負載。
IP67保護結構。

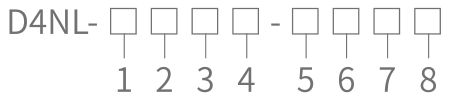

1.導管口尺寸
1: Pg13.5
2: G1/2
4: M20
2.內置開關(門開合檢測開關+鎖定監控開關的接點構成)
A: 1NC/1NO (慢動接點) + 1NC/1NO (慢動接點)
B: 1NC/1NO (慢動接點) + 2NC (慢動接點)
C: 2NC (慢動接點) + 1NC/1NO (慢動接點)
D: 2NC (慢動接點) + 2NC (慢動接點)
E: 2NC/1NO (慢動接點) + 1NC/1NO (慢 動接點)
F: 2NC/1NO (慢動接點) + 2NC (慢動接點)
G: 3NC (慢動接點) + 1NC/1NO (慢動接點)
H: 3NC (慢動接點) + 2NC (慢動接點)
3.頭部安裝方向和材質
F:四個安裝方向可選(交貨時為前側安裝) / 塑料
D:四個安裝方向可選(交貨時為前側安裝) / 金屬
4.門鎖定/釋放方式
A:機械鎖定/DC24V電磁釋放
B:機械鎖定 /AC110V 電磁釋放
G: DC24V電磁鎖定/機械釋放
H: AC110V 電磁鎖定/機械釋放
5.指示燈
B: AC/DC10~ 115V (橙色LED指示燈)
6.釋放鑰匙類型
空白:標準型(樹脂)
4:特殊釋放鑰匙(樹脂)
(注:釋放鑰匙隨附。)
7.釋放鑰匙位置
空白:底部
S:前面
|
保護結構*1
|
IP67(EN 60947-5-1)
|
|
壽命
|
電氣
|
500000次以上(AC250V3A、電阻負載}3
|
|
操作速度
|
0.05~0.5m/s
|
|
強制斷開力*4
|
最小6ON/(EN 60947-5-1)
|
|
強制斷開預行程*4
|
最小10mm(EN 60947-5-1)
|
|
接點電阻
|
25mΩ 以下(初期值)
|
|
最小適用負載*5
|
DC24V 10mA 以上
|
|
額定絕爆電壓(UI)
|
300V
|
|
額定頻率
|
50/60Hz
|
|
防觸電保護等級
|
Class I
|
|
污染度(使用環境)
|
污染度 3(EN 60947-5-1})
|
|
額定沖擊耐受電壓
|
2.5kV
|
|
絕緣電阻
|
100MΩ 以上(在500VDC 以下]
|
|
接點間隔
|
2 x 2mm 以上
|
|
振動
|
誤動作
|
10~55Hz0.75mm 單報幅
|
|
沖擊
|
耐久
|
1,000m/s2
|
|
誤動作
|
100m/s2
|
|
條件短路電流
|
100A(EN 60947-5-1)
|
|
額定開放熱電流
|
10A (EN 60947-5-1)
|
|
環境溫度
|
-10~55°C(無結冰)
|
|
環境濕度
|
95%RH 以下
|
|
重量
|
約370g(D4NL-LAFA-B)
|
注
1、上述為初期的值。
2、開關接點可用于一般負載或微小負載。但是,已經連接過一般負載的接點,就不能用于連接更小容量的負載。因?yàn)榻狱c(diǎn)表面在使用后可能會變得粗燥而導致小負載的接觸可靠性降低。
*1.本保護結構為基于標準(EN 60947-5-1)規定的測試方法測得的數值。請事先確認密封性是否適應使用條件和環境。盡管開關本體的設計結構可防止塵埃和水等的進入,但請不要在粉屑、油、水或藥品等易進入頭部鑰匙插入孔的場所使用D4NL。否則,可能導致開關損壞或發生故障。
*2.壽命的測試條件為:環境溫度5~35° C、環境濕度409%~70%。詳情請咨詢。
*3.請不要對2個以上電路通電AC250V、3A。
*4.以上數值為可進行安全操作的最低要求。
*5.根據GS-ET-19的測試方法測得。
*6.該數值可能隨開關頻率、環境條件、可靠性水準等而變化。請事先用實際負載來確認。

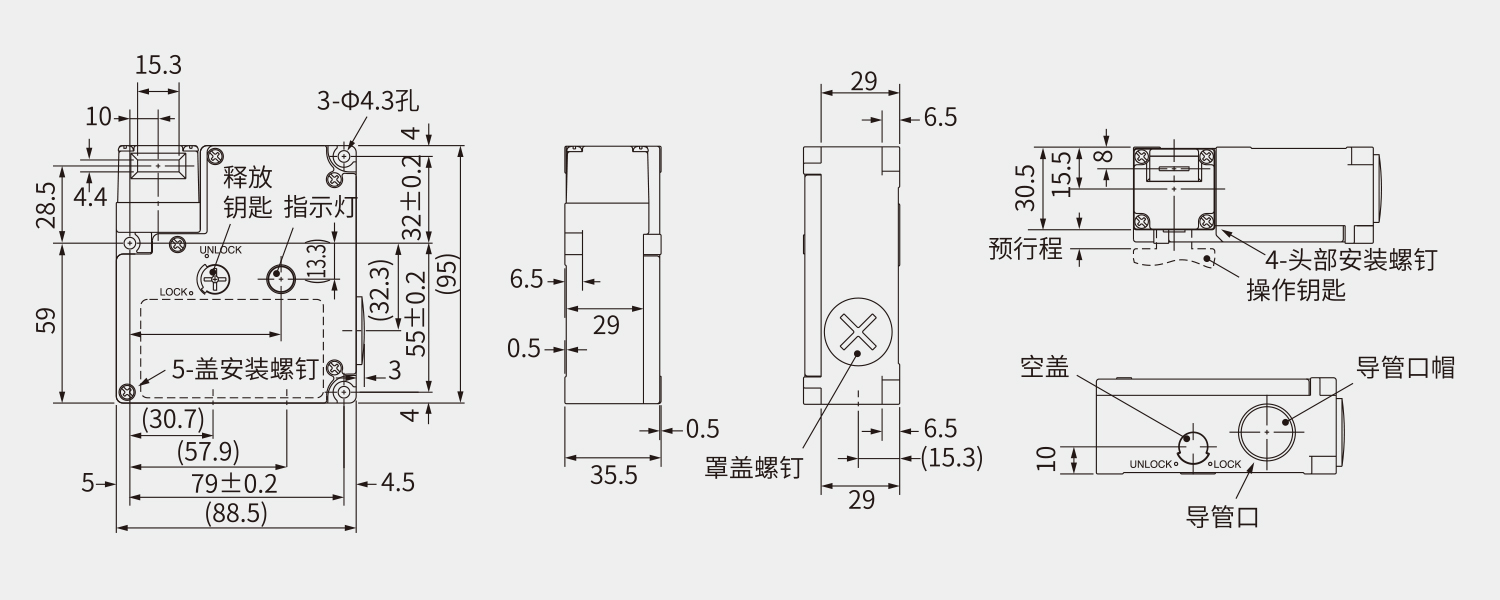

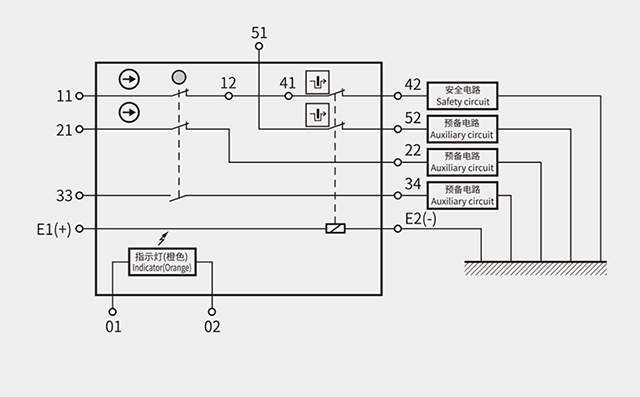

D4NL-口FDO-B連接示例

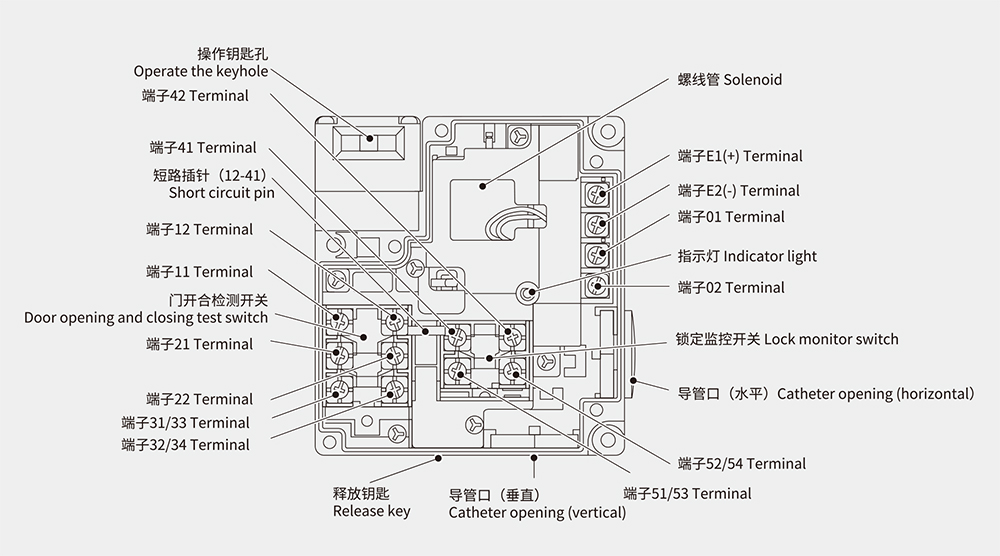

端子12-41在內部連接。安全電路的輸入請連接在端子11-42上。(GS-ET-19)。
作為安全電路輸入(下述端子11-12、41-42 的冗余電路)使用時,請將21-22、51-52 端子串聯使用。此外,作為對預備電路的輸入(例如保護門的開關監視:端子21-22,鎖定狀態的監視:端子51-52)使用時,請分別連接使用。
下面的連接實例為將端子21-22,51-52 作為預備電路的輸入使用的情況。
用作安全電路輸入的強制斷開接點用標識符號表示。端子11-42 和21-22具有強制斷開接點。
指示燈請和預備電路或端子E1-E2并聯使用(D4NL-0OOA-B、-000G-B、-000B-B和-000 H-B)。
如果指示燈損壞,與帶強制斷開機制的接點連接可能導致短路電流通過,可能導致設備運行故障。
請不要同時進行2回路以上一般負載的開關。否則,絕緣性能可能會降低。
DC螺線管有極性。請確認端子的極性后再接線。
|
項目
|
種類
|
DC24V
|
AC110V
|
|
額定工作電壓
|
24VDC -15%~+10%
|
AC110V士10%
|
|
電流消耗
|
約 200mA
|
約 50mA
|
|
絕緣
|
Class B(130°C以下)
|
