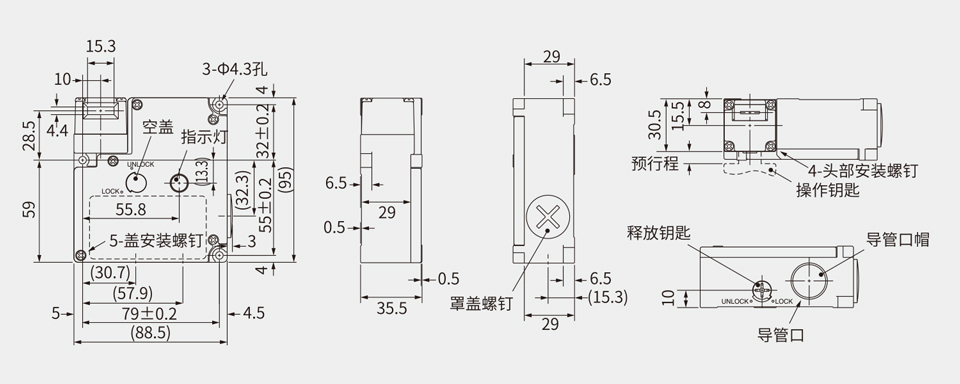

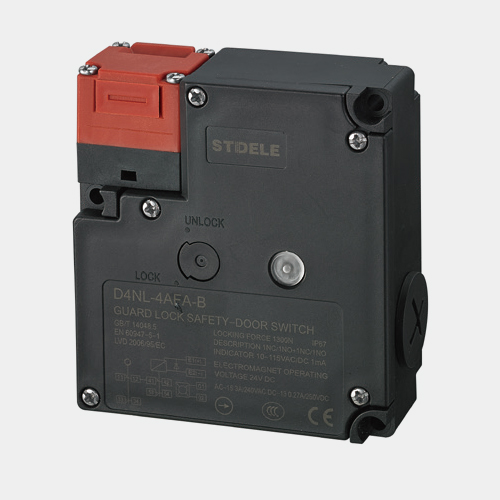

1.導管口尺寸

1: Pg13.5

2: G1/2

4: M20

2.內置開關(門開合檢測開關+鎖定監控開關的接點構成)

A: 1NC/1NO (慢動接點) + 1NC/1NO (慢動接點)

B: 1NC/1NO (慢動接點) + 2NC (慢動接點)

C: 2NC (慢動接點) + 1NC/1NO (慢動接點)

D: 2NC (慢動接點) + 2NC (慢動接點)

E: 2NC/1NO (慢動接點) + 1NC/1NO (慢 動接點)

F: 2NC/1NO (慢動接點) + 2NC (慢動接點)

G: 3NC (慢動接點) + 1NC/1NO (慢動接點)

H: 3NC (慢動接點) + 2NC (慢動接點)

3.頭部安裝方向和材質

F:四個安裝方向可選(交貨時為前側安裝) / 塑料

D:四個安裝方向可選(交貨時為前側安裝) / 金屬

4.門鎖定/釋放方式

A:機械鎖定/DC24V電磁釋放

B:機械鎖定 /AC110V 電磁釋放

G: DC24V電磁鎖定/機械釋放

H: AC110V 電磁鎖定/機械釋放

5.指示燈

B: AC/DC10~ 115V (橙色LED指示燈)

6.釋放鑰匙類型

空白:標準型(樹脂)

4:特殊釋放鑰匙(樹脂)

(注:釋放鑰匙隨附。)

7.釋放鑰匙位置

空白:底部

S:前面

注

1、上述為初期的值。

2、開關接點可用于一般負載或微小負載。但是，已經連接過一般負載的接點，就不能用于連接更小容量的負載。因?yàn)榻狱c(diǎn)表面在使用后可能會變得粗燥而導致小負載的接觸可靠性降低。

*1.本保護結構為基于標準(EN 60947-5-1)規定的測試方法測得的數值。請事先確認密封性是否適應使用條件和環境。盡管開關本體的設計結構可防止塵埃和水等的進入,但請不要在粉屑、油、水或藥品等易進入頭部鑰匙插入孔的場所使用D4NL。否則，可能導致開關損壞或發生故障。

*2.壽命的測試條件為:環境溫度5~35° C、環境濕度409%~70%。詳情請咨詢。

*3.請不要對2個以上電路通電AC250V、3A。

*4.以上數值為可進行安全操作的最低要求。

*5.根據GS-ET-19的測試方法測得。

*6.該數值可能隨開關頻率、環境條件、可靠性水準等而變化。請事先用實際負載來確認。

D4NL-口FDO-B連接示例

端子12-41在內部連接。安全電路的輸入請連接在端子11-42上。(GS-ET-19)。

作為安全電路輸入(下述端子11-12、41-42 的冗余電路)使用時，請將21-22、51-52 端子串聯使用。此外，作為對預備電路的輸入(例如保護門的開關監視：端子21-22，鎖定狀態的監視：端子51-52)使用時，請分別連接使用。

下面的連接實例為將端子21-22，51-52 作為預備電路的輸入使用的情況。

用作安全電路輸入的強制斷開接點用標識符號表示。端子11-42 和21-22具有強制斷開接點。

指示燈請和預備電路或端子E1-E2并聯使用(D4NL-0OOA-B、-000G-B、-000B-B和-000 H-B)。

如果指示燈損壞，與帶強制斷開機制的接點連接可能導致短路電流通過，可能導致設備運行故障。

請不要同時進行2回路以上一般負載的開關。否則，絕緣性能可能會降低。

DC螺線管有極性。請確認端子的極性后再接線。
