雙回路型限動開關
結構堅固，由鋅合金及強化塑膠組成
體積小，可防水、防油
內藏觸點座有雙簧片機構，機械壽命更長
具有較大的過行程
使配線更加簡易的導管設計
引動器種類多，方便使用
|
額定電壓
|
非電感性負載
|
電感性負載
|
|
電阻性負載
|
燈泡負載
|
電感性負載
|
馬達負載
|
|
NC
|
NO
|
NC
|
NO
|
NC
|
NO
|
NC
|
NO
|
|
125VAC
|
5
|
5
|
1.5
|
0.7
|
3
|
3
|
2
|
1
|
|
250VAC
|
5
|
5
|
1
|
0.5
|
3
|
3
|
1.5
|
0.8
|
|
8VDC
|
5
|
5
|
3
|
3
|
5
|
4
|
3
|
3
|
|
14VDC
|
5
|
5
|
3
|
3
|
4
|
4
|
3
|
3
|
|
30VDC
|
5
|
5
|
3
|
3
|
4
|
4
|
3
|
3
|
|
125VDC
|
0.4
|
0.4
|
|
|
|
|
|
|
|
250VDC
|
0.2
|
0.2
|
|
|
|
|
|
|
|
突入流量
|
N.C.:24A 以下、N.O.:12A 以下
|
注:
1、電感性負載之功率因素在0.4 以上(AC)。時間常數在 7msec 以下(DC)。
2、燈泡負載之突入電流為穩定狀態電流之10倍。馬達負載之突入電流為穩定狀態電流之6倍。
3、帶彈簧系列產品，操作體的使用范圍為從彈簧的前端到彈簧全長的 1/3 以內。
|
操作速度
|
5mm至0.5m/s
|
|
動作頻率
|
電氣:30次/分
|
|
接點電阻
|
25mΩ 以下(初期)
|
|
絕緣電阻
|
100MQ以上(在500VDC下)
|
|
電介強度
|
非連續端子間 1,000VAC,50/60Hz持續1分鐘
|
|
載電流與無載電流零件間 1,500VAC,50/60Hz持續1分鐘
|
|
端子和接地之間 1,500VAC,50/60Hz持續1分鐘
|
|
振動
|
10至55Hz,1.5mm 雙振幅1
|
|
沖擊
|
機械耐久:1,000m/sec(約100G’S)誤動作耐久:300m/Sec((約 30G’S)
|
|
周圍溫度
|
使用時:-20~+70°C(沒有結冰)
|
|
濕度
|
95%RH 以下
|
|
電氣壽命
|
50.000 次以上
|
|
電纜種類/長度
|
0.5mm2,2m
|
|
保護構造
|
IP68
|
|
型號
|
SD-8
|
SD-8104/8104G
|
SD-8108/8108G
|
SD-8107
|
SD-8111
|
SD-8112/8122
|
SD-8166
|
SD-8167
|
SD-8168
|

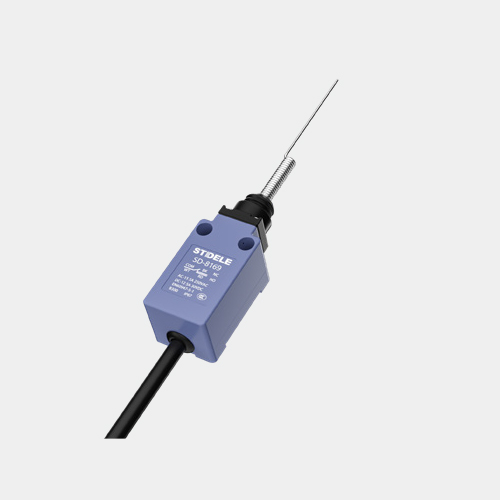

SD-8169
|
|
操作力
|
OF(最大)(Max,)
|
670g
|
680g
|
650g
|
810g
|
830g
|
140g
|
132g
|
130g
|
143g
|
|
回彈力
|
RF(最小)(Min.)
|
75g
|
75g
|
75g
|
130g
|
120g
|
-
|
-
|
-
|
-
|
|
預行程
|
PT(最大)(Max.)
|
20°
|
20°
|
20°
|
1.2mm
|
1.2mm
|
32mm
|
30mm
|
30mm
|
34mm
|
|
過行程
|
OT(最小)(Min.)
|
50°
|
50°
|
50°
|
4mm
|
4.2mm
|
-
|
-
|
-
|
-
|
|
行程移動分辨率
|
MD(最大)(Max.)
|
12°
|
12°
|
12°
|
1mm
|
1mm
|
-
|
-
|
-
|
-
|
|
動作位置
|
OP(mm.)
|
|
|
|
28±lmm
|
40±lmm
|
-
|
-
|
-
|
-
|
